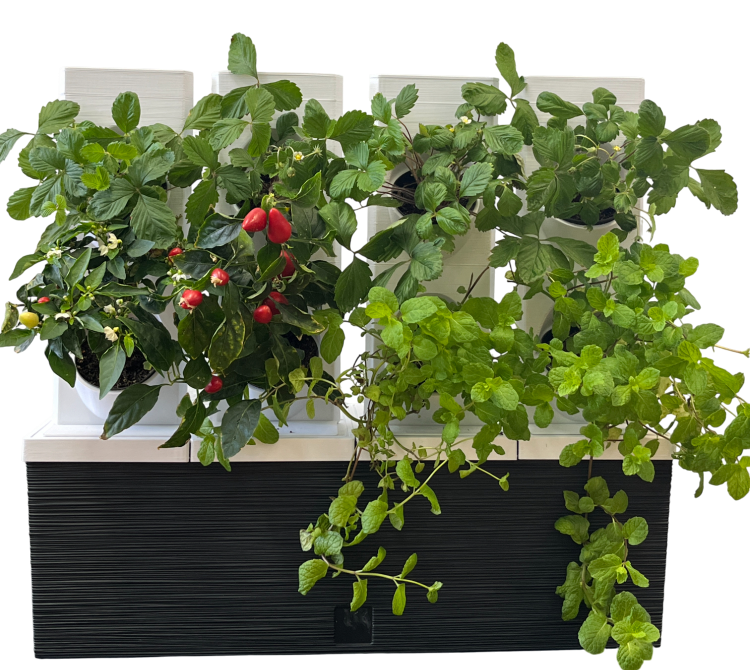

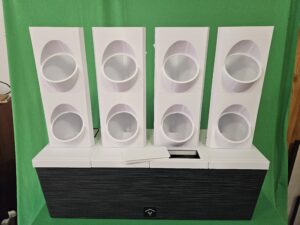

Összeszerelési útmutató – MikroGarden Green Wall 8
Gyors összeszerelési útmutató
Részletes összeszerelési útmutató

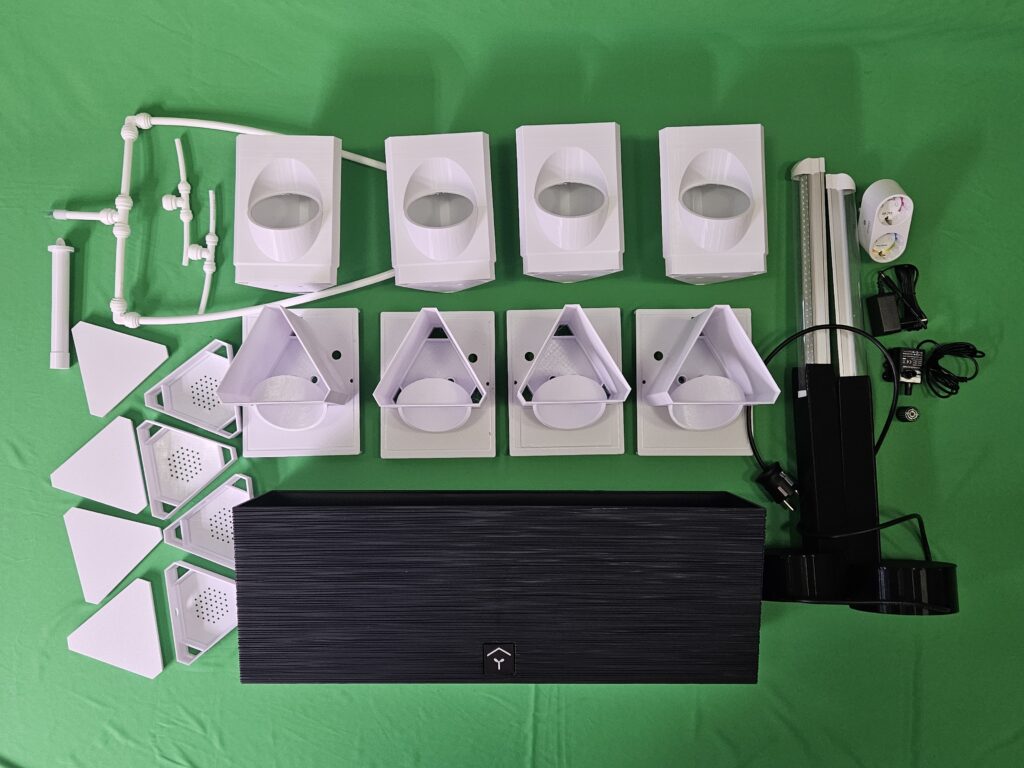

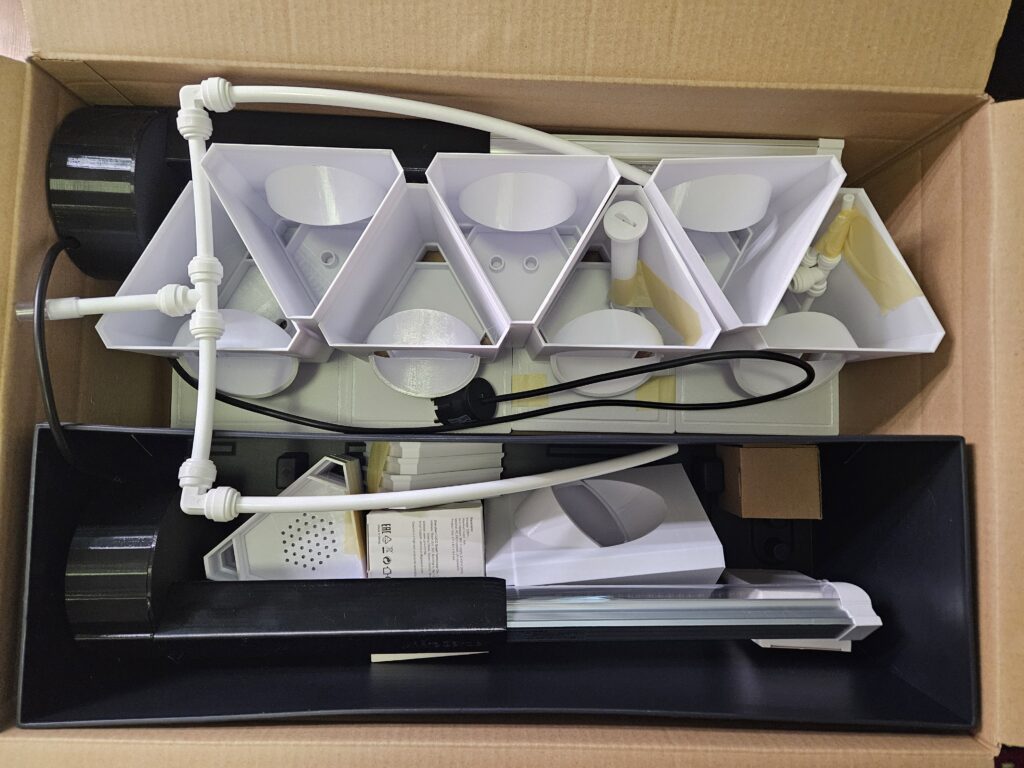

A csomagban található alkatrészek:
- 1 db víztároló kaspó
- 4 db kaspó fedlap ültetődobozzal
- 4 db ültetődoboz
- 4 db vízelosztó elem
- 4 db fedlap
- 1 db vízszintjelző
- 1 db szerelt elosztó cső
- 2 db vízelosztó cső
- 1 db szivattyú
- 1 db szivattyú adapter
- 1 db Tuya SMART dupla dugalj
- 1 db szerelt lámpa 2 db LED lámpával (opcionális)
A kaspóra helyezzük rá a fedlapot, ügyelve arra, hogy a fedlap alja jól illeszkedjen.

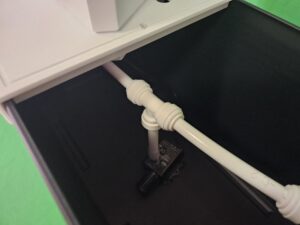

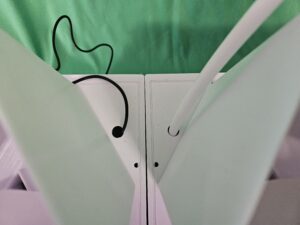

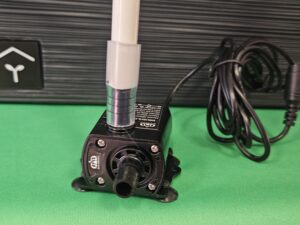

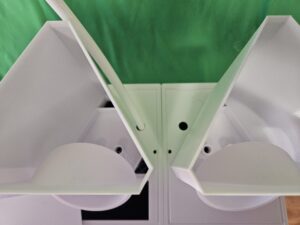

A szivattyú felmenő ágára helyezzük rá a szerelt cső átlátszó részét. Amikor a második kaspó fedlapot helyezzük a kaspóra, akkor képen látható helyen vezessük ki a felmenő csövet. A szivattyú vezetékét vezessük ki a dugaljhoz közel eső oldalon a képen látható lyukon.

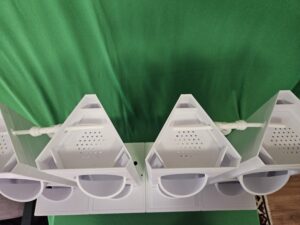

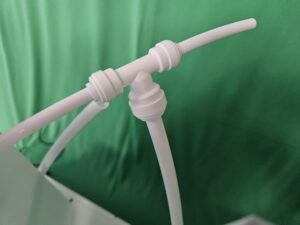

A harmadik kaspó fedlapon szimmetrikusan vezessük ki a felmenő vezetéket. Majd a felmenő csövek tetején erősen nyomjuk össze a “T” elosztót a képen látható módon. Fontos, hogy a csatlakozó idomot erősen, koppanásig kell nyomni!

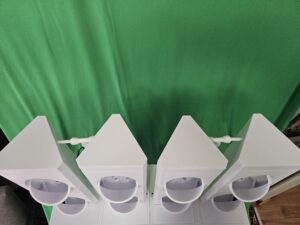

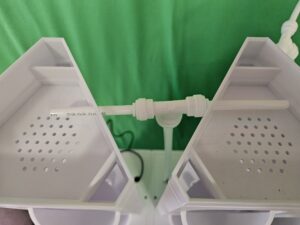

Az összeszerelés során igazítsuk meg a csöveket, hogy minden idom megfelelően illeszkedjen. Végül helyezzük fel a fedlapokat.

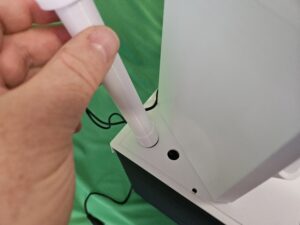

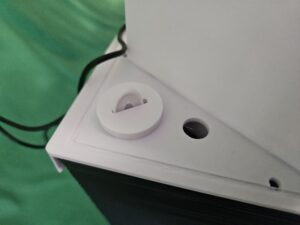

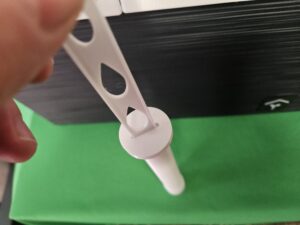

A vízszint jelző esetén ellenőrizzük, hogy jelző pálca a helyén van-e? Helyezzük be a megfelelő lyukba. A kaspó űrtartalma 20 liter. Célszerű legalább háromnegyed részig (kb. 15 liter) feltölteni. Ha a pálca nem emelkedik fel, óvatosan mozgassuk meg. Használat során rendszeresen ellenőrizzük a pálca által a vízszintet. Amikor a pálca alsó álásban van, akkor is van még víz a rendszerben, de nem célszerű megvárni a kaspó kiürüését, mert a szivattyú az időközben vízbe kerülő növényi részektől könnyen eldugulhat. Ebben az esetben a szivattyú könnyen takarítható, de az állandó megfelelő vízszinttel a dugulás megelőzhető.
A termesztőrendszer soronként bővíthető. Jelenleg nem ajánljuk 5-6 sor fölé emelni, mert ebben az esetben már külön merevítésre lesz szükség. A későbbiek során megoldott lesz a 10-12 szintű termesztőrendszer is.
Az időzítő beállítása
A termesztőrendszerhez egy Tuya kompatibilis Okos dugaljat szállítunk.
Első lépésként töltse le az applikáció áruházból a “Tuya – Smart Life, Smart Living” alkalmazást.

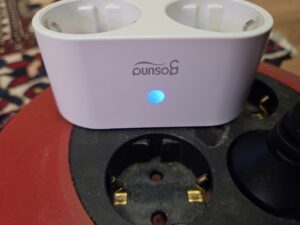

A SMART dugaljt dugja be az áramot biztosító duglajba és nyomja meg az oldalán található gombot. A gomb kék villogással jelzi, hogy keresi a wifi hálózatot.
Indítsa el a Tuya alkalmazást. Az eszköz hamar megtalálja az alkalmazást.

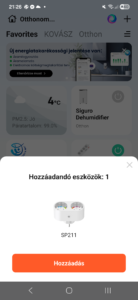

A dugalj megtalálta az alkalmazást. Adja hozzá az eszközt!
A hozzáadásra kattintás után adja meg a Wi-Fi adatait és lépjen tovább!
Az eszköz telepítés közben.
Sikeres telepítés.
Telepítés után következik az időzítés beállítása, amely előtt néhány alapvetés. A SMARt dugalj egyik dugaljába a szivattyút, a másikba a lámpát tudjuk időzíteni.
A termesztő dobozok úgy vannak kialakítva, hogy 1-2 napi vizet képesek tárolni. Így, ha a lakásban zavaró a víz csobogás hangja, akkor minimálisan akár napi egy perces locsolási idő is beállítható, mert a szivattyú ennyi idő alatt is feltölti a termesztődobozokat. Ez a minimális locsolási idő, ennél lehet hosszabb és több periódust is beállítani.
A világítás időtartama legalább napi 12 óra legyen. Optimálisan ez lehet 14-16 óra is. A kezdési és befejezési időtartam szabadon megválasztható.
Az időzítés beállítása
A feltelepített eszköz megnyitása után ez a kép fogad. Itt nevet tudunk adni az egyes dugaljaknak.
Az “Ad Schedule” gombra kattintva megnyílik a hét napjainak és az óra és perc beállítási lehetősége. Válasszuk ki a hét napjait és állítsuk be a bekapcsolás óráját és percét. A beállítást állítsuk “ON” állapotba és a jobb felső sarokban a “Save” gombbal mentsük el a beállítást.
Ezután újra kattintsunk az “Ad Schedule” gombra és hasonló módon az előző lépéshez jelöljük ki a hét napjait, és állítsuk be a kikapcsolás óráját és percét. Az időzítőt állítsuk “OFF” állapotra, majd a “Save” gombbal mentsük el a beállítást.
Ezt tegyük meg a szivattyúval és a lámpával is.
